料仓是矿山、煤炭、水泥、冶金、电力等工业领域物料储存、中转、输送的核心设备，长期承受矿石、煤粉、砂石、灰渣等物料的持续冲刷、高速摩擦、冲击挤压，同时部分工况伴随潮湿、腐蚀、高低温环境，极易出现内壁磨损、钢板穿孔、物料粘结堵料、设备锈蚀等问题，不仅造成物料浪费、现场粉尘污染，还会频繁停机维修、更换衬板，大幅提升运维成本，制约生产线连续稳定运行。耐磨陶瓷衬板凭借超高耐磨、耐腐蚀、抗粘附、高强度的特性，成为替代传统钢板、橡胶衬板、铸石衬板的高性能防护材料，是工业料仓耐磨防堵、降本增效的核心解决方案。
一、工业料仓核心磨损工况痛点
工业料仓不同区域受力和磨损形式差异显著，整体磨损问题可分为三类，也是传统衬板失效的主要原因：
1. 冲刷磨损：料仓筒体、斜壁区域，物料持续滑动、流动，对内壁形成均匀摩擦冲刷，长期运行导致衬板变薄、失效，是最普遍的磨损形式。
2. 冲击磨损：料仓锥斗、下料口、落料冲击区、分煤梁等部位，大块物料高空坠落产生高强度撞击力，传统金属衬板易变形、开裂、脱落，橡胶衬板易被砸损，使用寿命大幅缩短。
3. 粘结腐蚀磨损：煤粉、水泥、湿矿石等潮湿粘性物料，易附着在衬板表面形成硬壳，不仅造成堵料、下料不畅，还会加剧局部磨损；同时井下、化工等潮湿工况易产生酸碱腐蚀，普通钢板极易锈蚀破损，进一步加速设备损坏。
二、料仓常用耐磨陶瓷衬板类型及适配场景
针对料仓不同区域的工况差异，行业内主流采用氧化铝陶瓷衬板、陶瓷橡胶复合衬板（三合一衬板）两类产品，精准适配不同磨损、冲击、温度场景，适配性极强。
（一）高纯氧化铝陶瓷衬板

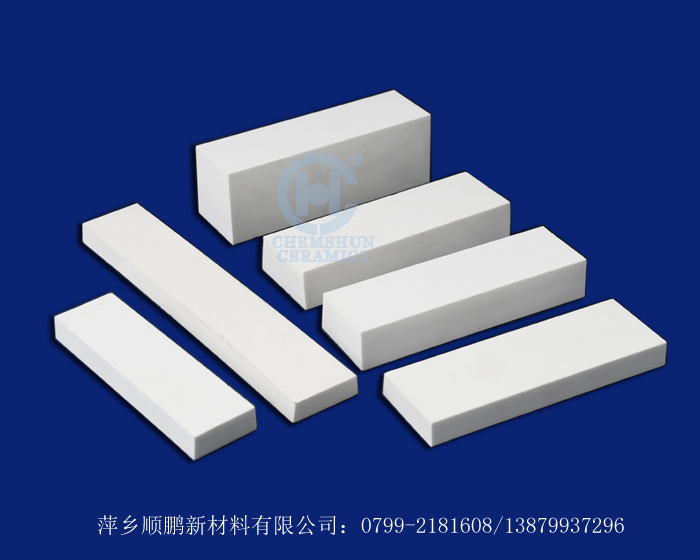

以92%-95%高纯度氧化铝粉体为原料，经干压压制、1600℃高温致密烧结成型，莫氏硬度达9级，抗压强度≥2000MPa，耐磨性是普通碳钢的10倍以上，耐温可达1000℃，表面致密光滑、无孔隙，兼具耐磨、防堵、耐腐蚀、耐高温多重优势。
该类型衬板刚性强、耐磨性能顶尖，主要适配料仓高冲刷、高温、腐蚀工况区域，包括料仓整体筒体、锥段内壁、下料溜管、高温物料料仓等，适合煤粉、矿石、灰渣、水泥熟料等各类物料，是通用型耐磨防护主材。缺点为脆性相对较大，不适用于超大块物料、超高冲击的极端工况，需采用粘贴+焊接双重固定工艺保障稳定性。
（二）陶瓷橡胶复合衬板（三合一衬板）

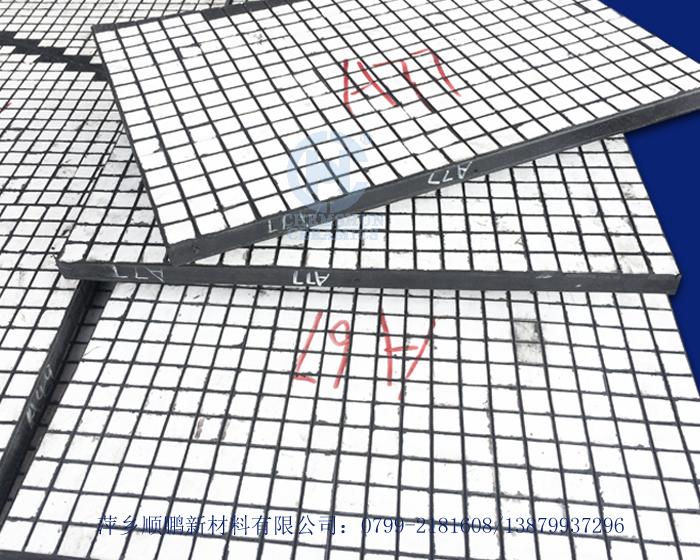

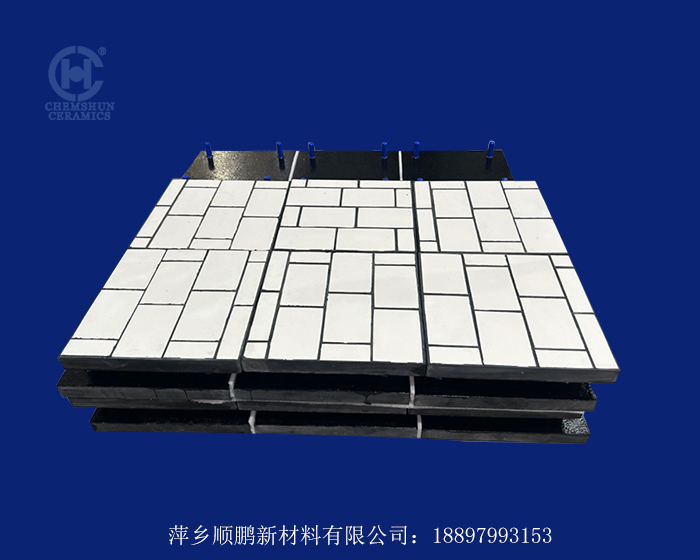

采用“陶瓷片+特种橡胶+钢板底板”三层硫化复合结构，集成陶瓷的高耐磨性、橡胶的缓冲抗冲击性、钢板的结构稳定性，同时配备沉头螺栓固定结构，安装便捷、更换方便，有效弥补纯陶瓷衬板脆性大、抗冲击弱的短板。
该衬板韧性优异、抗撞击能力强，主要适配料仓超高冲击区域，包括料仓落料冲击点、进料口、分料梁、破碎机对接下料段等，可承受大块矿石、焦炭等重型物料的频繁撞击，适配矿山、港口、重型煤化工等高强度冲击工况，常温潮湿环境下使用效果极佳，不易开裂、脱落、变形。
17607997915
17607997915 18897993153
赣公网安备 36030202000285号
