一、分散盘为什么是制砂机最“短命”的耐磨件

在VSI立轴冲击式破碎机中，分散盘（业内亦称散料锥、分料锥、布料锥）安装在转子顶部或破碎腔上部，承担着一个看似简单却极为关键的任务：将从给料口落下的物料均匀分散到叶轮中，使物料在转子内实现合理分配，在“石打石”破碎原理中，物料经分散盘分流后，一部分进入转子中心被加速抛出，另一部分从周边下落，两路物料在破碎腔内高速撞击完成破碎，分散盘的分料效果，直接决定了破碎效率和成品砂的粒度分布。

然而，这个配件的服役环境极其苛刻。物料从进料口落下，首先冲击分散盘顶部，随即沿锥面高速滑落，整个过程同时承受着细颗粒的持续切削、大颗粒的猛烈撞击以及颗粒之间的挤压研磨。与此同时，分散盘还同时承受垂直冲击荷载与水平石料加速荷载，且外边磨损比中心部位更为严重。

传统高铬铸铁分散盘的硬度在HRC55~60之间，换算为莫氏硬度大约六到七级，与物料中石英颗粒的硬度基本相当。这种“硬碰硬”的结果是锥面迅速出现沟槽和凹坑。在花岗岩、玄武岩等硬料工况下，高铬铸铁分散盘使用不到两百小时就需拆机更换，不到十天就得换一次，每次更换要拆机盖、吊转子、装新件、重新对中，停机大半天。

二、氧化铝陶瓷的适配逻辑：硬度代差

解决分散盘磨损的核心思路并不复杂：找到一种硬度远超被处理物料的材料，让磨损发生在物料一侧而非配件一侧。氧化铝陶瓷正是这一思路的典型答案。

氧化铝陶瓷的莫氏硬度为9级，洛氏硬度HRA80~90，硬度仅次于金刚石。经中南大学粉末冶金研究所测定，氧化铝陶瓷的耐磨性相当于锰钢的266倍、高铬铸铁的171.5倍。这一巨大性能差异的根源在于材料的基本属性：高铬铸铁的耐磨性依赖于嵌入较软铁基体中的硬质碳化铬颗粒，基体一旦被侵蚀，碳化物就会脱落，磨损随之加速；而氧化铝陶瓷是均匀坚硬的整体材料，不存在基体与增强相之间的界面弱点。换句话说，高铬铸铁的磨损本质上是“选择性磨蚀”——软基体先走，硬颗粒后掉；氧化铝陶瓷则没有这种结构性短板。

这种硬度代差在制砂工况中的表现非常直观：物料冲刷到陶瓷表面时，被磨损的反而是物料本身。实际应用中，95氧化铝陶瓷分散盘的使用寿命约为高铬铸铁的三倍，ZTA增韧陶瓷分散盘可达六倍以上。

需要客观对待的是，氧化铝陶瓷的极高硬度伴随着脆性这一固有短板。氧化铝陶瓷抵抗滑动磨损的能力极强，但在直接、高能冲击下容易断裂。因此，陶瓷分散盘的设计不能简单“以瓷代铁”，需要在结构上充分考虑冲击能量的分散，同时在选型时匹配实际工况的冲击强度。

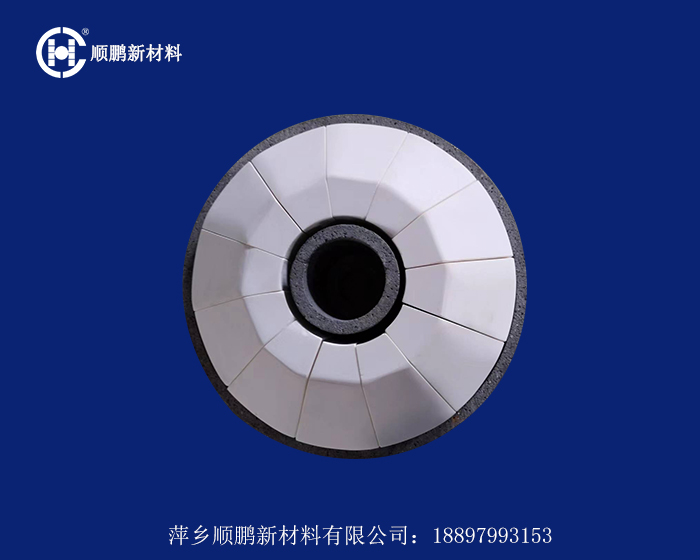

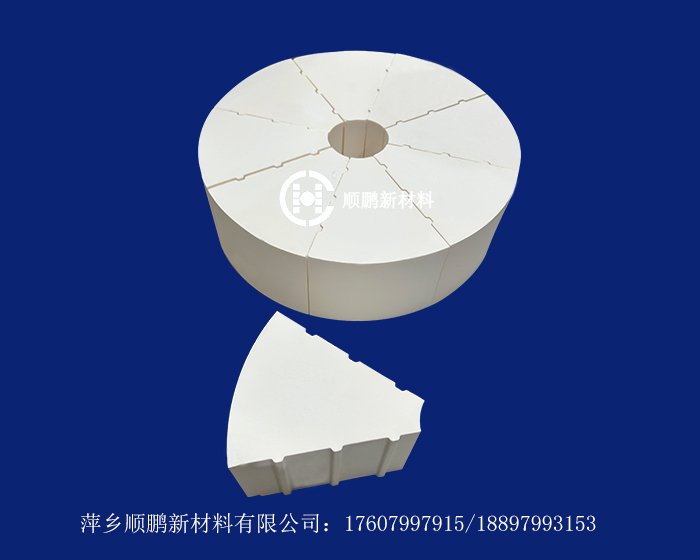

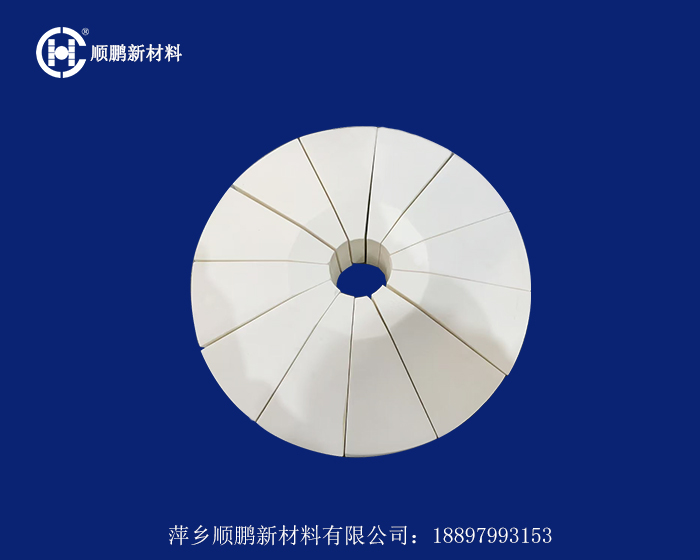

三、材质选型：92瓷、95瓷与ZTA的分工

陶瓷分散盘并非“一刀切”的方案，不同氧化铝含量和增韧工艺对应不同的工况适配区间。目前主流选项有三种：

92%氧化铝陶瓷是最经济的入门方案，洛氏硬度HRA85以上，莫氏硬度九级，耐磨性远超高铬铸铁。适合中等硬度物料工况，如石灰石、煤矸石、页岩等制砂。对于预算有限、工况相对温和的产线，92瓷分散盘是性价比最高的起步选择。

95%氧化铝陶瓷是目前应用最成熟、综合性价比最均衡的材质。密度约3.68g/cm³，维氏硬度1026.9，抗压强度1300MPa，相比高铬铸铁分散盘使用寿命延长约三倍。适合中等偏硬物料工况，如水泥熟料、石灰石、煤矸石制砂。在多数制砂产线中，95瓷分散盘已经能够将更换周期从不到十天拉长到一个月以上，停机次数大幅减少。

ZTA增韧陶瓷是面向高冲击工况的升级方案。ZTA即氧化锆增韧氧化铝，在氧化铝基体中引入氧化锆相，利用应力诱导相变增韧机制，在保持高硬度的同时显著提升断裂韧性。ZTA的断裂韧性达到4.05 MPa·m^(1/2)，维氏硬度1551.4，弯曲强度300MPa，抗压强度1300MPa。对于花岗岩、玄武岩、铁矿石等高硬度、大粒度物料工况，ZTA陶瓷分散盘在耐磨性和抗冲击性之间取得了更好的平衡，使用寿命可达高铬铸铁的六倍以上。

选型的基本原则可以概括为：物料硬度越高、粒度越大、冲击越强，就越需要向ZTA方向倾斜；反之，石灰石、煤矸石等中等硬度物料，95瓷已能提供足够的性价比回报。

四、改造后的实际收益：不只是“少换几次”

将高铬铸铁分散盘替换为氧化铝陶瓷，最直观的收益是更换频率下降。以硬料工况为例，高铬铸铁分散盘不到十天换一次，一个月光换件就要停三四次；换成95氧化铝陶瓷后更换周期拉长到一个月以上，ZTA陶瓷可以用得更久。停机次数从每月三四次降到一次甚至更少，产量损失大幅减少。

但实际应用数据显示，收益远不止于此。陶瓷分散盘在长期使用中锥面形状保持稳定，分料比例始终一致，成品砂的粒形和级配波动更小。这一点对于商混站和重点工程用砂的产线尤为重要——成品砂质量的稳定性直接关系到客户信任和销售价格。

此外，氧化铝陶瓷密度约3.68g/cm³，约为钢铁的一半，陶瓷分散盘比同尺寸高铬铸铁件轻得多，对转子系统的转动惯量和主轴负荷更为友好，拆装时吊装也更省力。从设备长期运行的角度看，转子负荷的降低有助于延长轴承和主轴的使用寿命，这同样是改造收益中不可忽略的一环。
