氧化铝陶瓷衬板安装结构设计与失效预防技术要点

摘要

氧化铝陶瓷衬板在现场应用中，脱落、碎裂是最常见失效形式，多数并非陶瓷本身质量问题，而是结构设计、安装工艺、基层处理不当导致。本文介绍胶粘型、螺栓型、复合衬板三种主流安装结构，分析失效诱因，给出工程设计与施工控制要点。 关键词：氧化铝陶瓷衬板；内衬结构；胶粘；螺栓固定；防脱落。

一、三种主流安装结构特点

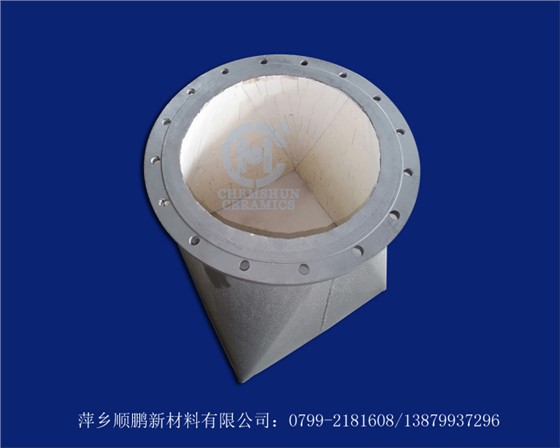

1. 胶粘式陶瓷衬板

采用高性能无机 / 有机耐磨胶将陶瓷衬板粘贴在设备钢板基体上。 优点：施工便捷，无需开孔，适合管道、溜槽曲面改造；重量轻，不破坏原有设备结构。 限制：基体温度不能超过胶粘剂耐温上限；不适合大块物料强冲击。 适用：除尘风管、灰斗、煤仓内壁、旋风筒等。

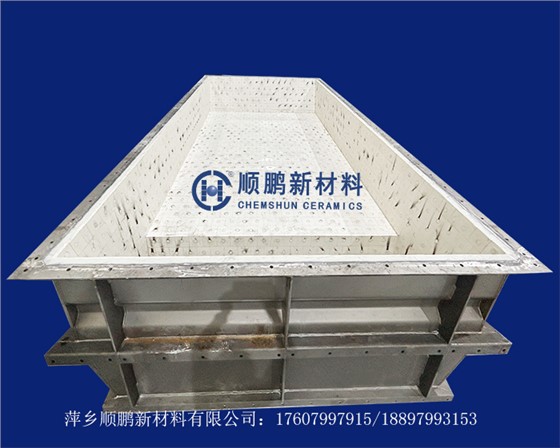

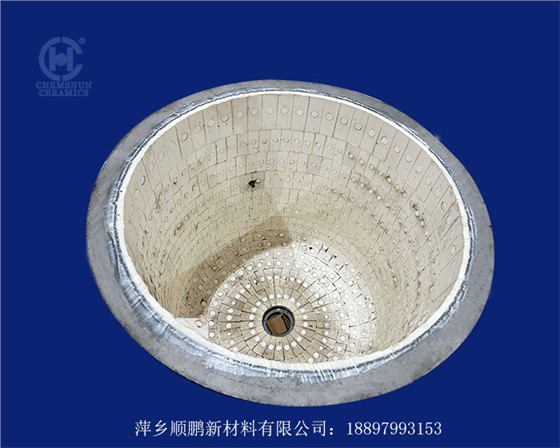

2. 螺栓固定型陶瓷衬板

衬板预制沉头螺栓孔，使用螺栓将陶瓷板锁紧在钢板上，板缝可填充密封胶。 优点：机械锁固，结合可靠性高，耐高温；即使单块胶层失效，衬板仍不易脱落，检修更换方便。 限制：钢板需要开孔加工，施工工序多；转角位置需要配套异形衬板。 适用：下料溜槽、破碎机护板、粗颗粒物料冲击部位。

3. 陶瓷橡胶复合衬板

陶瓷块硫化复合在橡胶底板上，橡胶底板再粘接或螺栓固定于设备。 优点：橡胶层缓冲冲击，吸收大块物料撞击能量，解决纯陶瓷脆性短板；降噪效果好。 限制：耐温受橡胶性能限制；高速细颗粒持续磨蚀下橡胶边缘易磨损。 适用：矿山料仓、转载点、大落差溜槽强冲击区域。

二、衬板常见失效原因分析

1. 钢板基体处理不到位：钢板表面油污、铁锈、浮灰未清理，胶层和钢板剥离，陶瓷整片脱落；
2. 结构设计缺陷：转角、尖角位置应力集中，物料直接冲击陶瓷板边缘，造成崩角碎裂；
3. 板缝设计不合理：衬板拼接缝隙过大，颗粒钻入缝隙，逐步掏空胶层；缝隙过小，热胀冷缩挤压陶瓷开裂；
4. 超工况选用：强冲击场景单纯使用无缓冲纯陶瓷衬板，反复冲击造成陶瓷疲劳碎裂。

三、工程设计与施工控制要点

1. 设备基体打磨除锈，表面粗糙度达标，除油除尘；潮湿环境需选用耐潮湿专用胶粘剂；
2. 衬板排布尽量避免物料正对陶瓷板边缘冲击，转角优先采用一体成型异形衬板；
3. 预留合理伸缩缝，板缝填充耐磨密封胶，防止颗粒楔入；
4. 高温工况提前核算热膨胀差异，优先选用螺栓结构；冲击载荷大的位置采用陶瓷橡胶复合方案；
5. 衬板安装完成后，养护期内禁止投料冲击。

四、顺鹏配套技术支持

萍乡顺鹏可根据设备图纸，协助进行衬板排版设计、转角异形件配套，提供对应安装工艺指导文件。针对改造项目，可结合现场工况推荐匹配结构方案，减少后期内衬失效维修。
